Ду и DN, Py и PN – краеугольные камни проектирования трубопроводных систем
В мире инженерного проектирования существуют определенные стандарты и обозначения, которые позволяют специалистам из разных стран и компаний понимать друг друга. Одними из таких важных обозначений являются Ду (условный проход) и DN (номинальный диаметр), а также Ру (условное давление) и PN (номинальное давление).

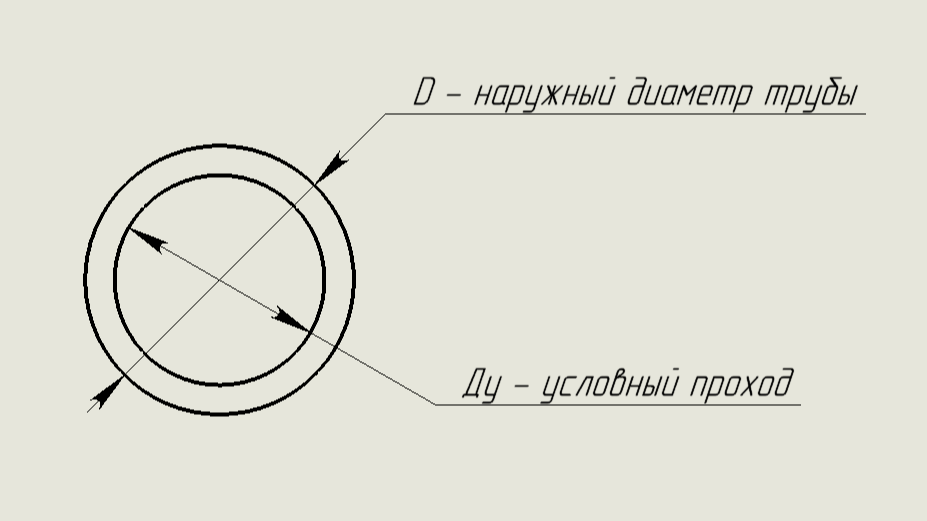

Условный проход Ду (DN - Diameter Nominal) представляет собой номинальный диаметр трубы или арматуры, приближенный к их реальным внутренним диаметрам в миллиметрах и округленный до ближайшего стандартного значения. Этот параметр используется для удобства идентификации и классификации труб, арматуры и других трубопроводных элементов.
Часто условный проход отличается от фактического внутреннего диаметра из-за особенностей конструкции и технологических процессов изготовления. Например, труба с Ду80 может иметь реальный внутренний диаметр 82,5 мм, а труба Ду100 - внутренний диаметр 107,1 мм.

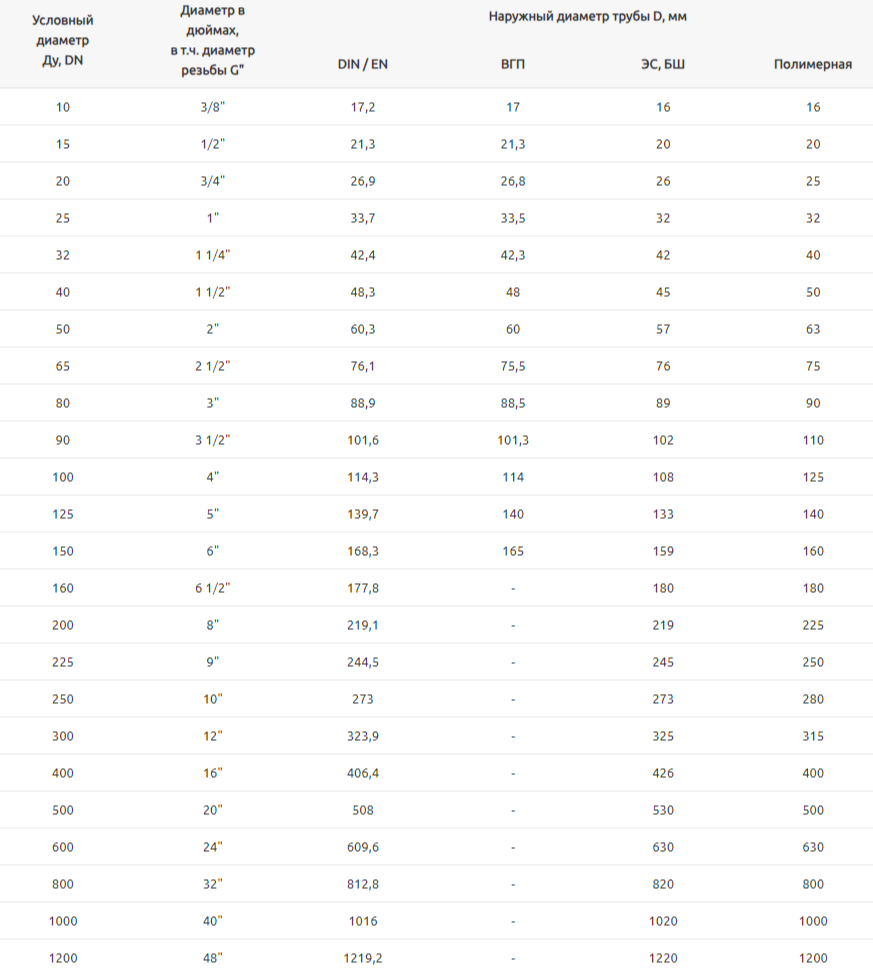

Для различных материалов изготовления труб, их наружный диаметр также отличается при одинаковом Ду:
Где:
DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458.
ВГП — трубы стальные водогазопроводные ГОСТ 3262-75.
ЭС — трубы стальные электросварные по ГОСТ 10704-91.
БШ — трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74.
Полимерная — трубы ПЭ, ПП, ПВХ.
Условное давление Ру (PN - Pressure Nominal) указывает на максимально допустимое рабочее давление в трубопроводной системе при стандартной температуре 20°C. Это значение выражается в барах или МПа и используется для определения толщины стенки трубы или арматуры, необходимой для безопасной эксплуатации при заданном давлении.
Для удобства эксплуатации и обслуживания была разработана целая система типоразмеров труб с разными сочетаниями Ду и Ру, учитывающая как их внутренние диаметры, так и требуемую прочность. Стандартные значения Ду варьируются от 6 до 3000 мм, а Ру может принимать значения от 6 до 420 бар.
При проектировании механизмов и трубопроводных систем инженеры обычно исходят из заданного условного прохода Ду и давления Ру. Они выбирают подходящие типоразмеры труб, арматуры и других элементов, которые удовлетворяют требованиям проекта. Затем рассчитывают необходимую толщину стенки, учитывая условия эксплуатации, температуру, коррозионные факторы и другие параметры.
Благодаря стандартизации обозначений Ду и Ру компоненты трубопроводов от разных производителей становятся совместимыми, что значительно упрощает процессы проектирования, монтажа и обслуживания систем. Понимание этих ключевых параметров имеет решающее значение для обеспечения надежности, безопасности и эффективности работы промышленных механизмов и трубопроводов.
