Упрощенное обозначение отверстий на чертежах

Часто при создании чертежа приходится проставлять различные виды отверстий: сквозные, глухие, с резьбой, с зенковкой и т.д. Обычно конструкторы прибегают к разрезам Мы собрали для вас самые распространенные обозначения отверстий с примерами для быстрого ориентирования, нанесения и чтения чертежей на основе ГОСТ 2.318-81 "Правила упрощенного нанесения размеров отверстий".

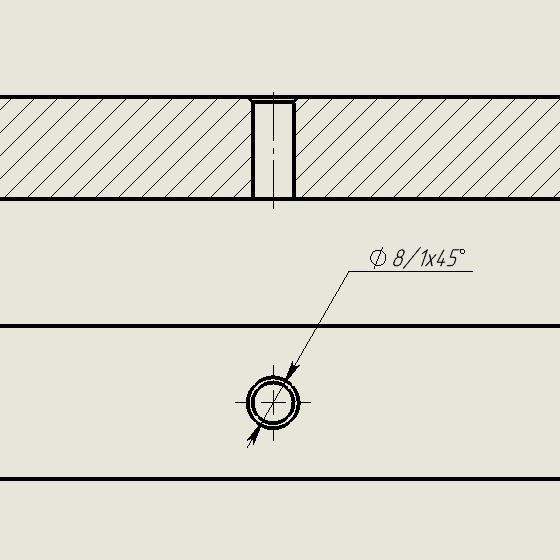

1. Самый простой тип отверстия - сквозное отверстие без или с зенковкой. Зенковка пригодится для удобного захода винта в отверстие при сборке или чтобы утопить головку потайного винта. Если зенковка представляет собой тонкую фаску, ее наличие указывается через "/" после обозначения отверстия указанием глубины (без знака диаметра) с указанием угла фаски относительно плоскости поверхности. Например ⌀8H7/1х45° - отверстие диаметром 8 мм с зенковкой на глубину 1 мм под углом 45° (рассмотрение обозначение допуска точности отверстий H7 в этой статье опустим, это тема для отдельной большой статьи). В общем случае допуск на отверстие можно прописать в технических требованиях, поэтому запись данного отверстия может выглядит так: ⌀8/1х45°



   Если зенковка глубокая, ее можно обозначить через большой диаметр конуса и указанием угла раствора конуса (центральный угол зенковки). ⌀8/⌀10х90°

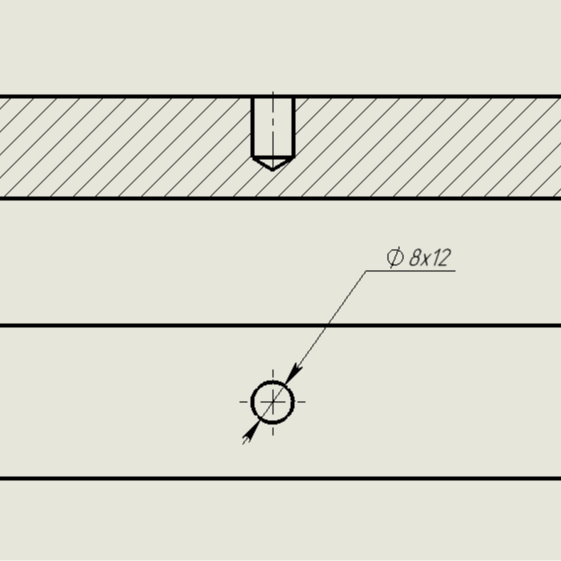

2. Глухое отверстие - имеет в своем обозначении указание глубины (без учета конуса, сформированного инструментом). Глубина указывается через знак "х" после обозначения отверстия, например ⌀8х12 - глухое отверстие диаметром 8 мм, просверленное на глубину 12 мм.



3. Отверстие с цековкой - такой вид обработки отверстий полезен, если нужно утопить головку винта в детали или создать ровную опорную поверхность под шайбы или плоские гайки. В обозначении такого отверстия через "/" указывается диаметр цековки и далее через "х" ее глубина. Например ⌀8/⌀16х8

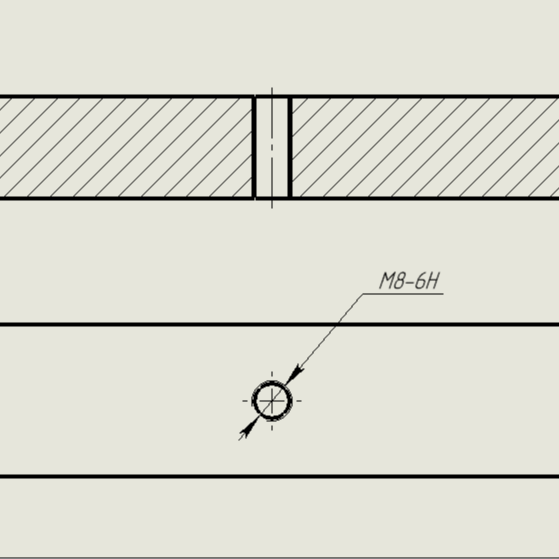

4. Резьбовое сквозное отверстие - в обозначение входит само обозначение размера резьбы с указанием шага через "х" (обозначение шага можно опустить, если шаг для данного размера резьбы стандартный) и допуска точности через "-". М8-6H - сквозное резьбовое отверстие с резьбой М8 и стандартным шагом. Заметьте, что в этом обозначении стоит допуск на точность изготовления резьбы 6H, который отличается от допуска точности отверстия и нормируется другими ГОСТами. Отличить его можно по порядку следования цифры и буквы. Ставится допуск на резьбу соответственно в обозначении резьбовых отверстий.

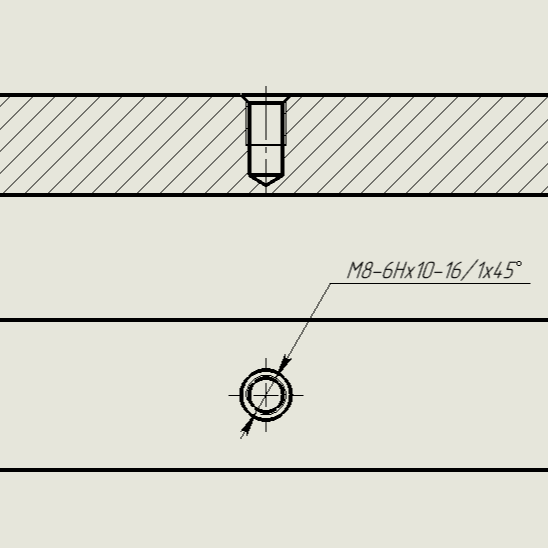

5. Глухое резьбовое отверстие с зенковкой - у такого отверстия всегда есть технологический "недорез" резьбы из-за особенностей инструмента и эту особенность необходимо отражать на чертеже или в обозначении отверстия. В обозначении таких отверстий после допуска резьбы через "х" указывается глубина резьбовой части и затем через "-" полная глубина отверстия (как в варианте с глухим гладким отверстием, которое как раз сверлиться перед нарезанием резьбы). Также добавим зенковку в виде фаски на глубину 1 мм через "/". М8-6Hх10-16/1х45° - отверстие М8 с резьбовой частью на глубину 10 мм и глубиной высверленного отверстия 16 мм с зенковкой на глубину 1мм. Аналогично первому пункту, зенковку можно указать через диаметр и угол раствора: М8-6Hх10-16/⌀10х90°

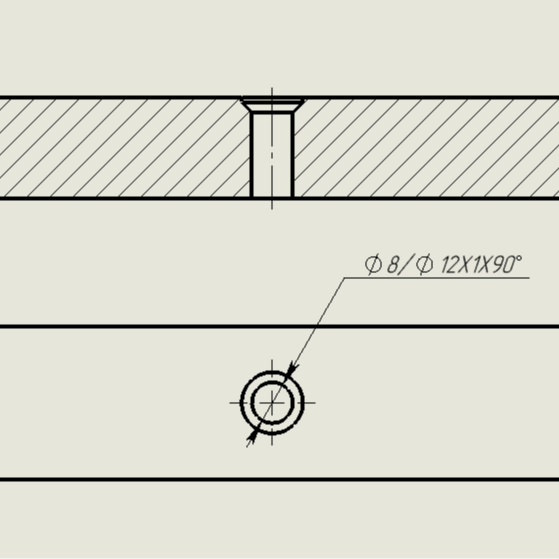

6. отверстие с зенковкой и цековкой - если необходимо утопить глубже головку винта с потайной головкой, можно совместить зенковку и цековку. Тогда после обозначения отверстия через "/" указывается диаметр цековки (он же в этом случае большой диаметр зенковки), затем через "х" глубина цековки и через еще один "х" угол раствора конуса зенковки (центральный угол зенковки). ⌀8/⌀12х1х90° - проще говоря зенковка ⌀12х90° углубляется цилиндрической цековкой тем же диаметром 12 мм на глубину 1 мм.
